Система трубопроводов TECEspring АХ
TECEspring AX – трубопроводая система с аксиальной запрессовкой. Многослойная труба TECEspring AX сочетает в себе лучшие свойства металлических и пластиковых труб. В ее основе – несущая труба из полиэтилена, сшитого электронно-лучевым методом (PE-Xc). Он обеспечивает высокую стойкость к давлению, температуре и коррозии. Усиленный слой алюминия в трубах TECEspring AX повышает устойчивость к температурным колебаниям и линейному расширению.
| Где купить |
Преимущества системы TECEspring АХ
Легко монтируется и
прослужит долгие годы
прослужит долгие годы
Гигиеничные соединения без уплотнительных колец не требуют обслуживания
В правильно смонтированном соединении протечка невозможна
Допускается скрытый монтаж, без обслуживания соединений на весь срок эксплуатации
Один и тот же вид фитингов для сетей трубопроводов питьевой воды, отопления и сжатого воздуха
Отсутствие заужения внутреннего диаметра фитингов исключает потери давления
Усиленный слой алюминия повышает устойчивость к температурным колебаниями линейному расширению
Трубы не подвержены коррозии
Срок службы 50 лет

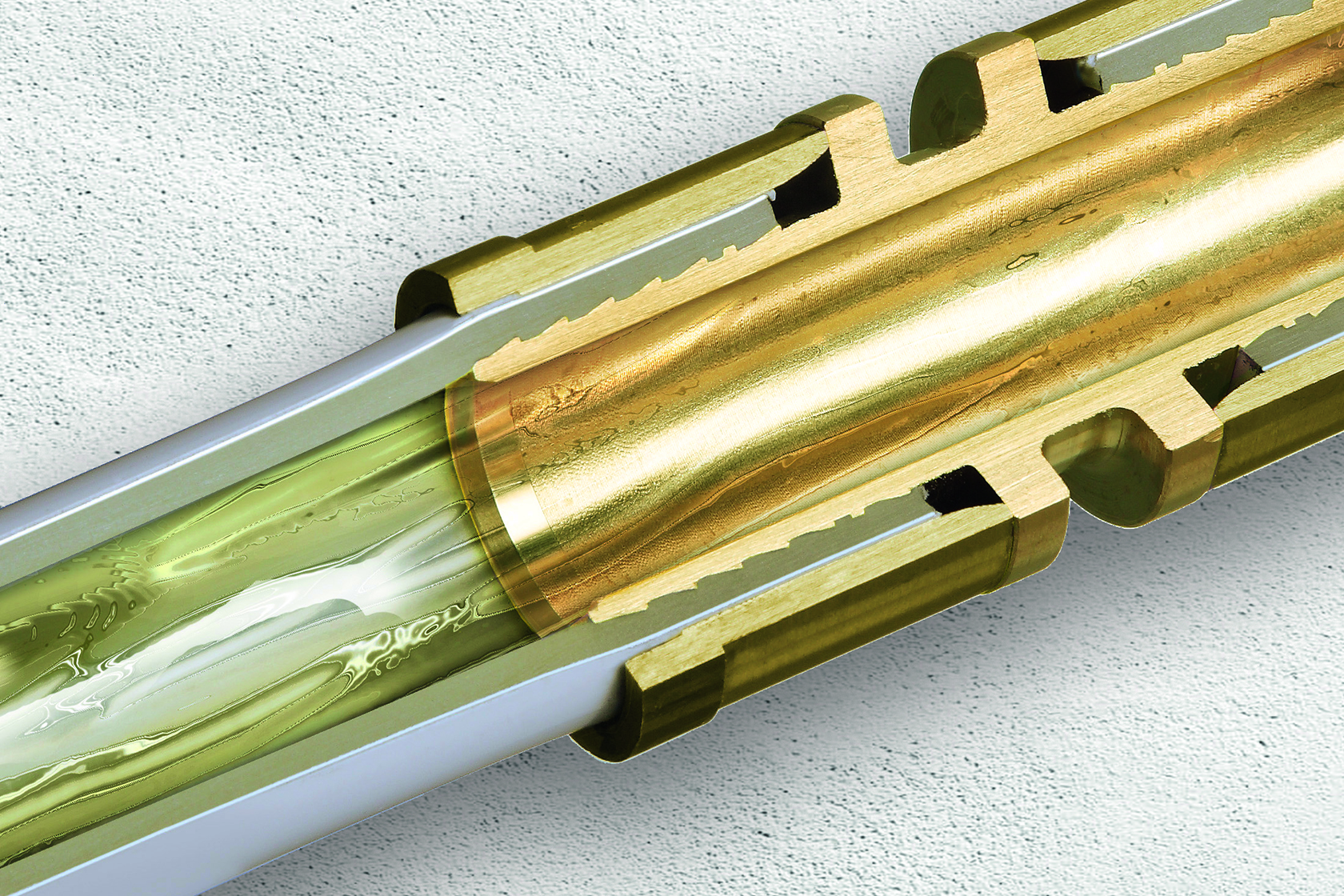

Технология аксиальной запрессовки
Технология аксиальной запрессовки отличается исключительной надёжностью и в течение многих лет хорошо зарекомендовала себя при использовании в санитарно-технических системах и системах отопления.
Толстостенную трубу расширяют, а затем надвигают на фитинг без уплотнительного кольца и фиксируют с помощью пресс-втулки. За счет расширения минимизируется падение давления в соединении. Отсутствие уплотнительного кольца обеспечивает максимальную герметичность и долговечность.
Технология аксиальной запрессовки не требует обслуживания соединений: если пресс-втулка на месте, значит соединение герметично!

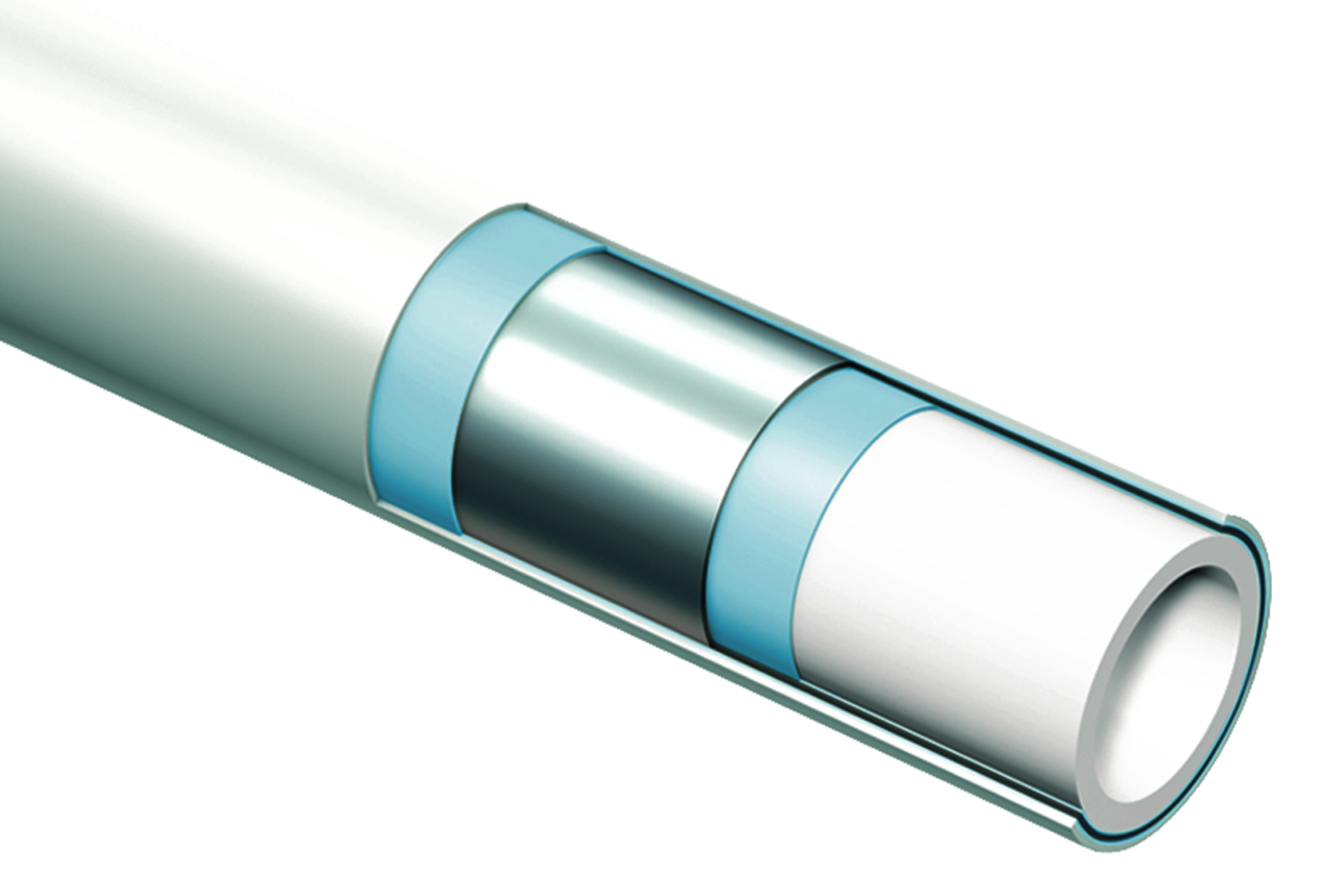

Особенности композитной трубы
Внутренняя несущая труба PE-Xc
Композитная труба TECEspring AX сочетает в себе лучшие свойства металлических и пластиковых труб. Основой многослойной конструкции является внутренняя несущая труба из полиэтилена, сшитого электронно-лучевым методом (PE-Xc). Это обеспечивает высокую стойкость к давлению, температуре и коррозии.
Усиленный слой алюминия повышает устойчивость к температурным колебаниями линейному расширению.
- Внутренняя несущая труба PE-Xc
- Клеевой слой
- Алюминиевый слой
- Клеевой слой
- Внешний защитный слой
Соответствует требованиям к надежности ГОСТ Р 53630-2015
Клеевой слой
Алюминиевый слой
Клеевой слой
Внешний защитный слой
Области применения
Водоснабжение
Труба TECEspring AX сертифицирована для использования в системах питьевого водоснабжения. Благодаря аксиальной запрессовке в системе нет уплотнений, поэтому полностью исключено застаивание воды, что особо важно с гигиенической точки зрения. Латунные фитинги TECEspring изготавливаются из коррозионноустойчивой (CR) латуни, которая абсолютно безвредна. Труба соответствует классам применения в соответствии с ГОСТ Р 53630-2015 класса 2/10 бар для монтажа систем водоснабжения.
Отопление
Прекрасно подходит для монтажа отопительных систем. В серию входят
соединения для подключений радиаторов, а также с помощью TECEspring AX можно смонтировать систему поверхностного отопления. Труба соответствует классам применения в соответствии с ГОСТ Р 53630-2015 класса 5/10 бар для монтажа систем отопления.
соединения для подключений радиаторов, а также с помощью TECEspring AX можно смонтировать систему поверхностного отопления. Труба соответствует классам применения в соответствии с ГОСТ Р 53630-2015 класса 5/10 бар для монтажа систем отопления.
Сжатый воздух
Система TECEspring AX также подходит
для сжатого воздуха:
для сжатого воздуха:
- Номинальное давление 16 бар; рабочее давление 12 бар
- Максимальная пиковая рабочая температура 60 °C
- Коэффициент безопасности 1,3
Материал трубопроводов PE-Xc - самый гигиеничный, так как при сшивке не используются дополнительные химические соединения.

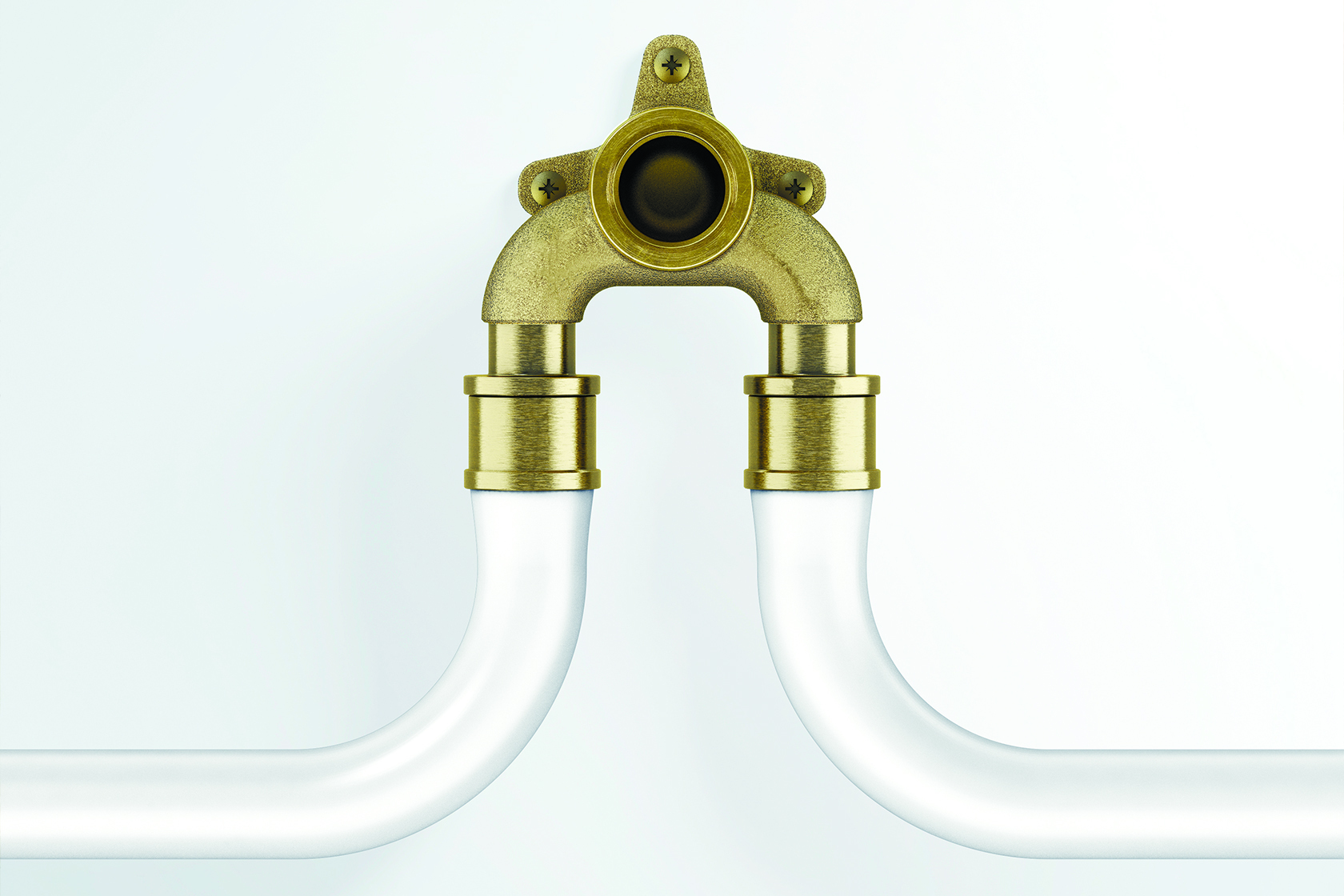

Фитинги TECEspring AX
Труба и фитинги ТECEspring AX имеют практически одинаковый внутренний диаметр, это особенно важно для оптимизации потерь давления и минимизации содержания воды в трубопроводах. Фитинги ТECEspring AX сочетают в себе все преимущества, необходимые для долговечного и надежного функционирования трубопроводной гидравлики.
Фитинги ТECEspring AX изготовлены из латуни – CW 617 N сплава. Сплав не деформируется от воздействия высоких температур, устойчив к низким температурам и обладает хорошей коррозионной стойкостью.
- один и тот же вид фитингов используется для сетей трубопроводов питьевой воды, отопления и сжатого воздуха.
- не нужны уплотнительные кольца
- нет уменьшения внутреннего сечения
- соответствуют ГОСТ Р 53630-2015.
- пригодны при аварийном режиме работы систем, допускается температура не более 100 °C
Монтаж
Система TECEspring AX совместима с инструментом TECEflex. С помощью ручного инструмента RAZ-V, HPW-L и электрического инструмента RAZFaz можно выполнять соединение трубопроводов диаметрами до 32мм.

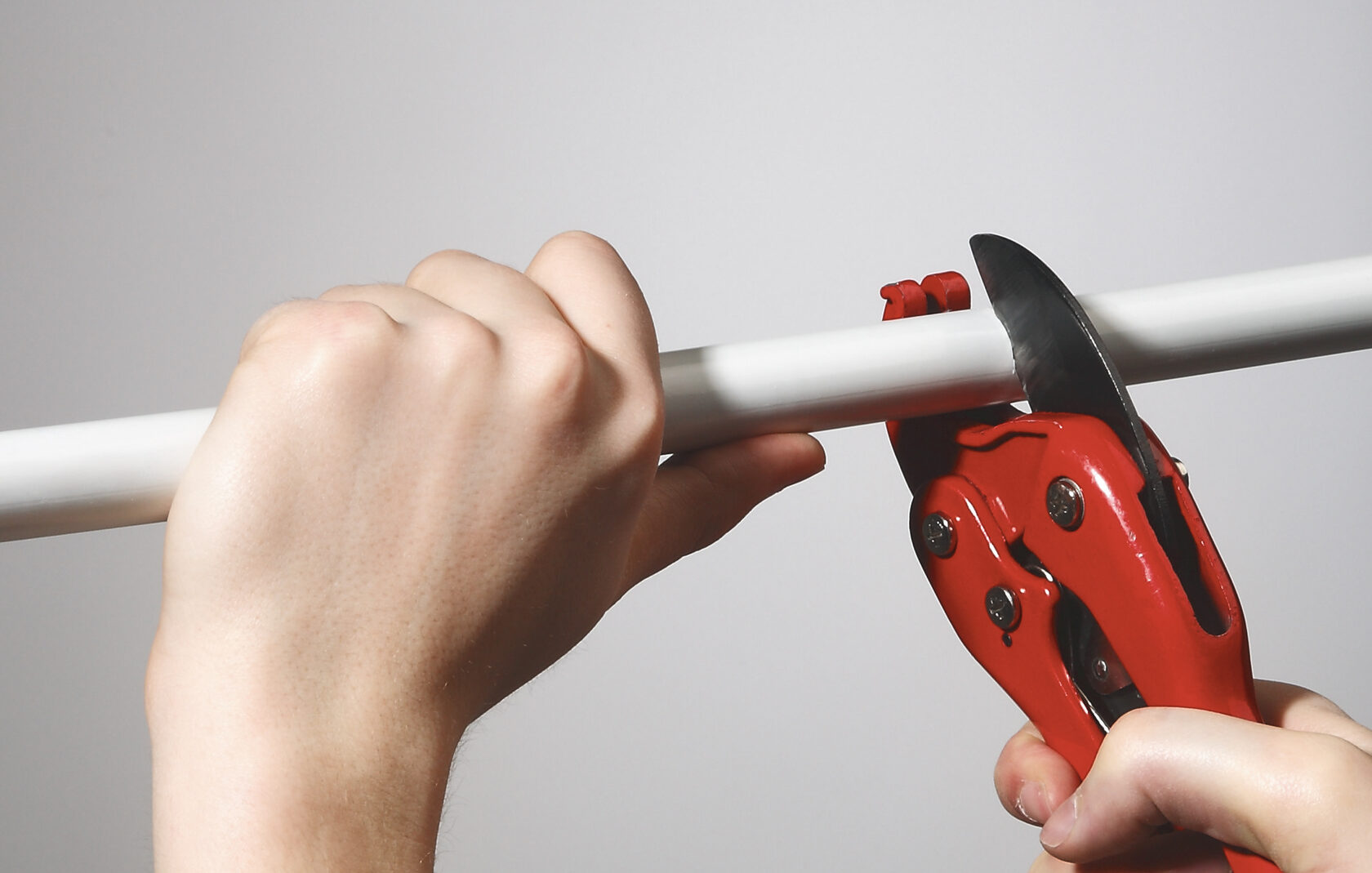

Шаг 1:
Отрезать трубу под прямым углом с помощью труборезных ножниц. Обрезку труб диаметром от 32мм следует производить с помощью трубореза для пластиковых труб.
Отрезать трубу под прямым углом с помощью труборезных ножниц. Обрезку труб диаметром от 32мм следует производить с помощью трубореза для пластиковых труб.
Для резки труб TECEspring AX используйте только ножницы для труб или труборез.
Обрезка трубы должна производиться
под прямым углом.
под прямым углом.
Шаг 2:

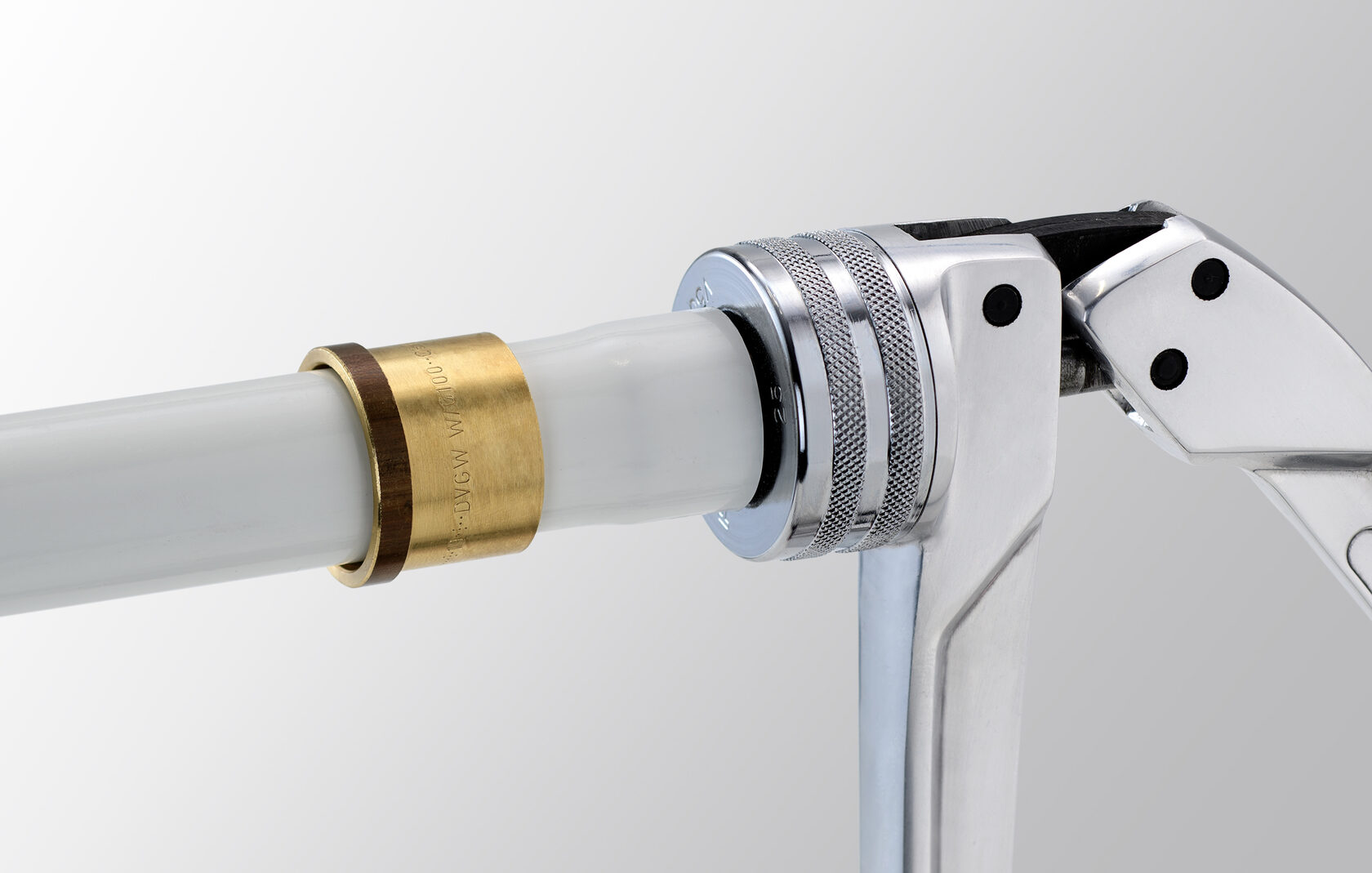

Насадить пресс-втулку на конец трубы. Гладкая сторона пресс-втулки (без внешнего кольца) должна быть направлена на фитинг. Выбрать расширительную насадку в соответствии с диаметром трубы и навинтить ее на расширитель. Конец трубы до упора насадить на расширительную насадку и расширить трубу.
Насадить пресс-втулку на конец трубы. Гладкая сторона пресс-втулки (без внешнего кольца) должна быть направлена на фитинг. Выбрать расширительную насадку в соответствии с диаметром трубы и навинтить ее на расширитель. Конец трубы до упора насадить на расширительную насадку и расширить трубу.

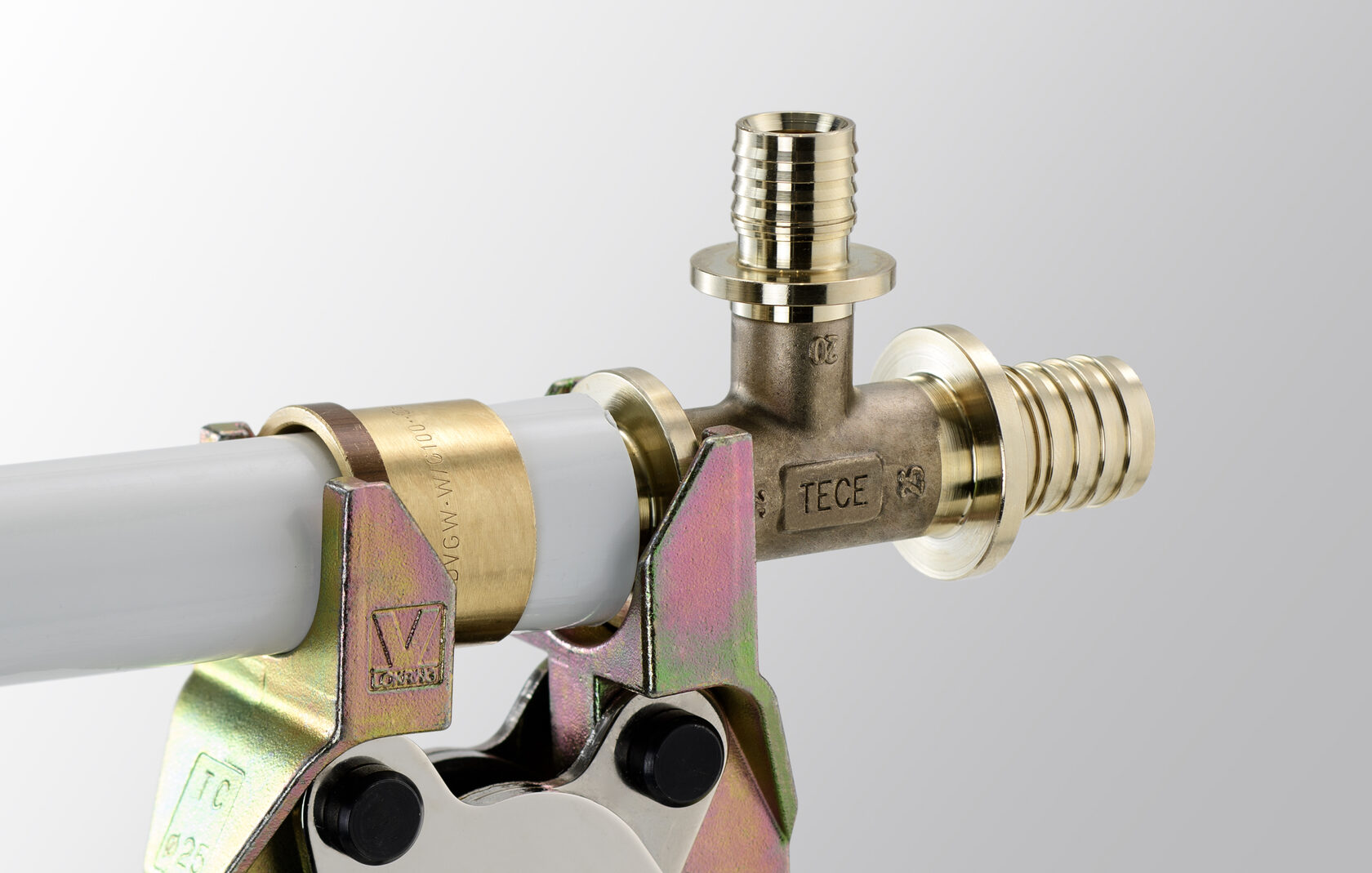

Шаг 3:
С помощью пресс-инструмента запрессовать втулку до фитинга. При запрессовке необходимо следить за правильным положением пресс-инструмента. Для предотвращения повреждений на выступе фитинга он должен полностью и под прямым углом лежать в инструменте.
С помощью пресс-инструмента запрессовать втулку до фитинга. При запрессовке необходимо следить за правильным положением пресс-инструмента. Для предотвращения повреждений на выступе фитинга он должен полностью и под прямым углом лежать в инструменте.

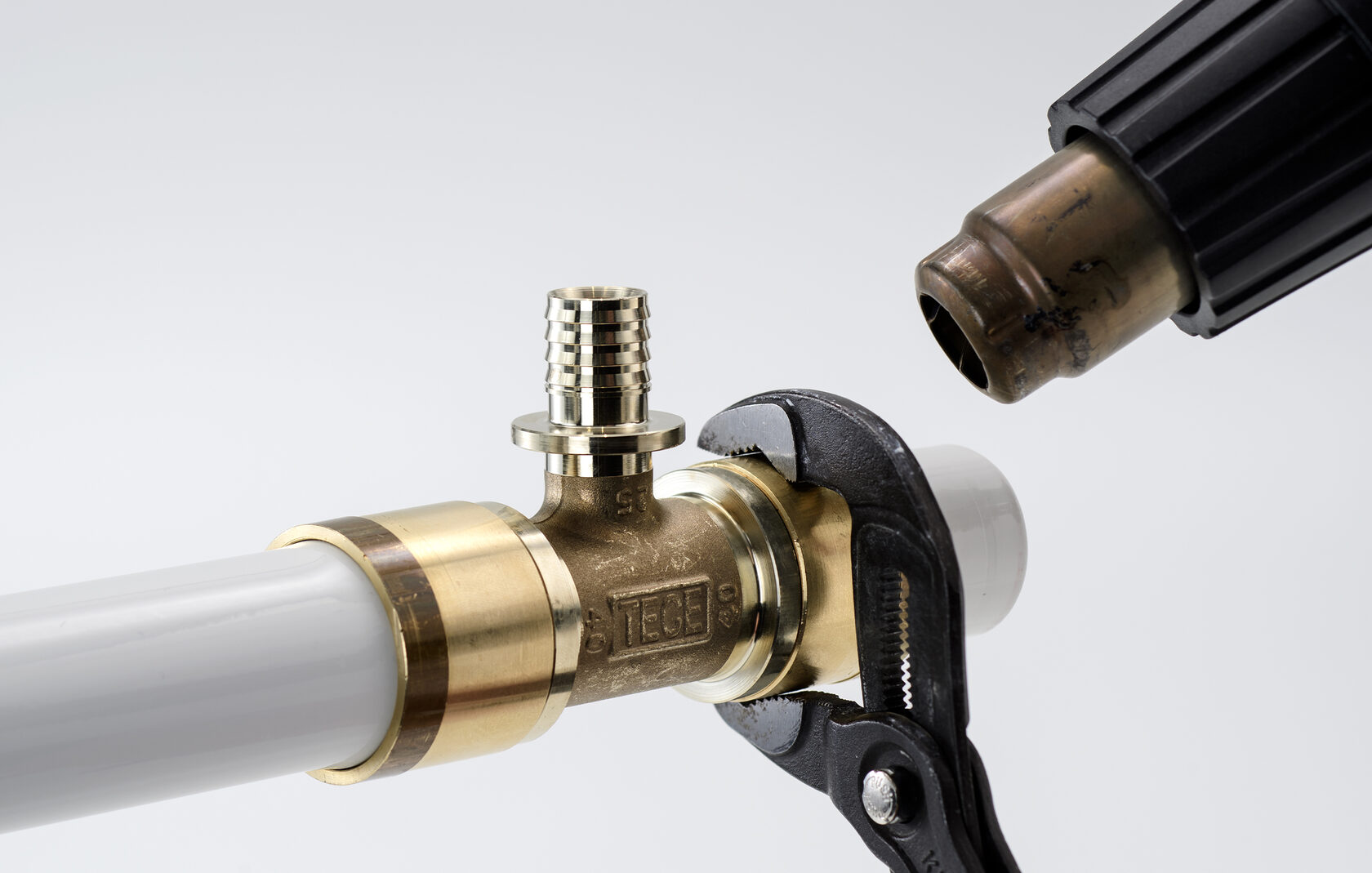

Демонтаж:
Запрессованные фитинги TECEspring AX могут использоваться повторно. Для разбора необходимо нагреть соединение приблизительно до 180 °C. Соединение необходимо вырезать из системы, чтобы действующий трубопровод не подвергался воздействию температуры выше 110 °C. Дать фитингу достаточно остыть. Пресс-втулки не разрешается использовать повторно. Запрещается производить нагрев с использованием открытого пламени!
Запрессованные фитинги TECEspring AX могут использоваться повторно. Для разбора необходимо нагреть соединение приблизительно до 180 °C. Соединение необходимо вырезать из системы, чтобы действующий трубопровод не подвергался воздействию температуры выше 110 °C. Дать фитингу достаточно остыть. Пресс-втулки не разрешается использовать повторно. Запрещается производить нагрев с использованием открытого пламени!
